Pièce céramique biocompatible pour le médical : pourquoi la précision d’usinage fait la conformité

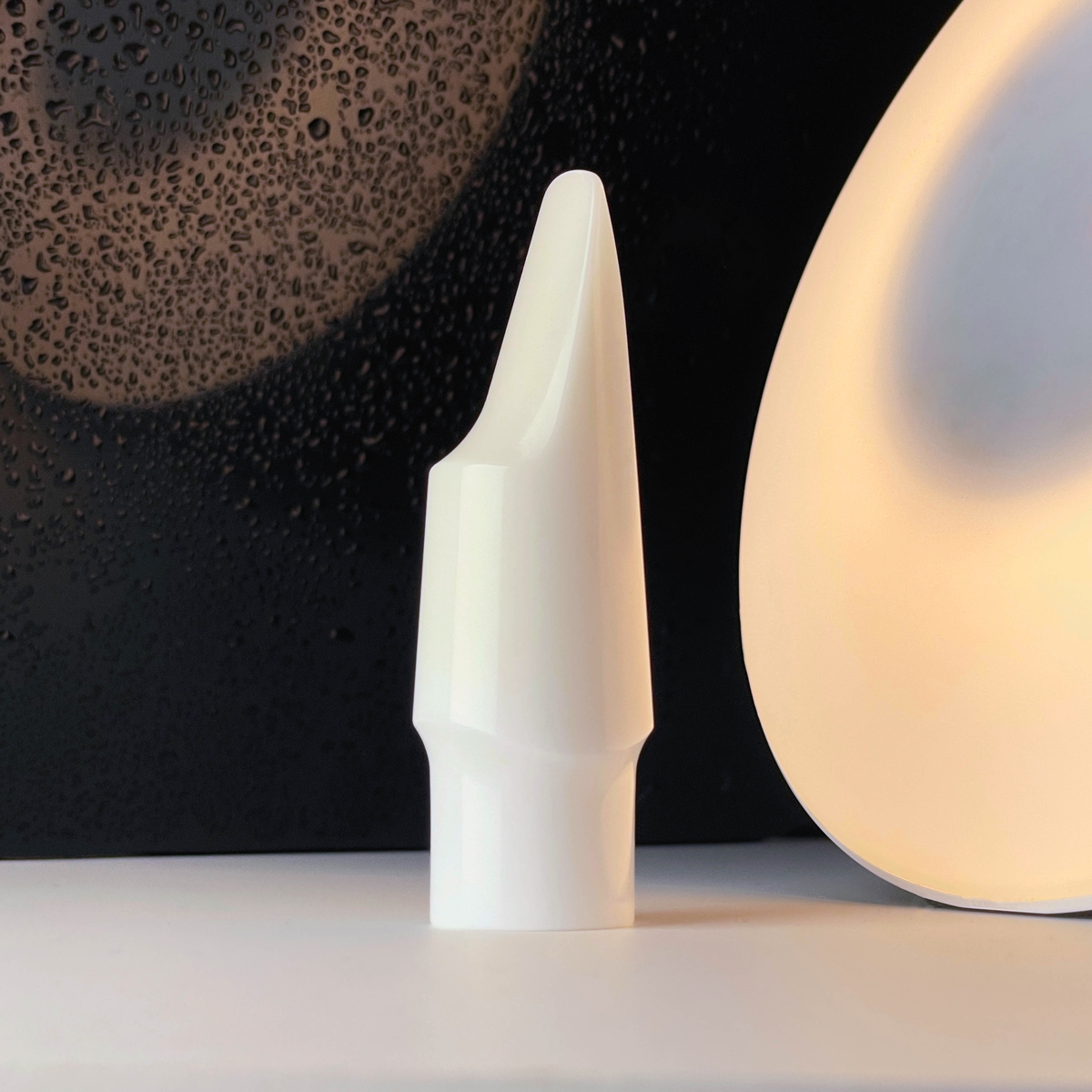

Une pièce en céramique technique blanche, matière de choix pour les applications médicales exigeantes. Photo : JEMPACT Workshop (Pexels)
Une pièce céramique n’est pas biocompatible parce que son matériau l’est : elle le devient quand l’usinage, l’état de surface et la propreté de process respectent des exigences cliniques mesurables. C’est la distinction que la plupart des contenus omettent, et c’est précisément là que se joue la conformité d’un composant destiné à un dispositif médical. Une zircone Y2O3 parfaitement biostable peut échouer en usage réel si sa rugosité perturbe l’ostéointégration, si sa géométrie compromet l’étanchéité, ou si des résidus de process contaminent la surface. Cet article relie donc trois plans que les concurrents traitent séparément : le choix du matériau, la précision d’usinage (tolérances jusqu’à ±1 µm, états de surface Ra < 0,1 µm), et le cadre réglementaire européen. Il précise aussi le rôle exact d’un usineur sous-traitant dans un dossier technique piloté par le fabricant de dispositif médical.
Pièce céramique biocompatible pour le médical : de quoi parle-t-on vraiment
Une pièce céramique biocompatible pour le médical est un composant en céramique technique inerte et biostable, usiné à des tolérances micrométriques, destiné au contact du corps humain ou d’un environnement médical exigeant. Sa qualité première n’est pas seulement l’absence de toxicité du matériau : c’est l’absence de relargage ionique, la stabilité chimique dans le temps et une surface maîtrisée qui déterminent son comportement biologique réel.
La distinction structurante à poser d’emblée : la biocompatibilité du matériau et la biocompatibilité de la pièce finie sont deux choses différentes. Un lingot d’alumine peut être documenté comme biocompatible, mais la pièce sortie d’usinage porte l’empreinte de son procédé, de son état de surface et de sa propreté. L’usinage fait donc partie de l’équation de conformité, pas seulement le bon de matière.
Les applications concrètes couvrent quatre familles. Les implants orthopédiques et dentaires exploitent la tenue à l’usure et l’inertie de la zircone et de l’alumine. L’instrumentation chirurgicale utilise la dureté et la stabilité dimensionnelle des céramiques. Les composants de diagnostic et la fluidique et analyse médicale mobilisent des buses, guides, gicleurs et pistons où l’étanchéité et la résistance chimique priment.
Pourquoi préférer la céramique au métal dans ces cas ? Trois raisons dominent : l’absence de corrosion et de relargage ionique (contrairement à certains alliages), l’inertie chimique face aux fluides physiologiques et aux agents de nettoyage, et la tenue à l’usure sur les surfaces frottantes. Selon l’application, la radio-transparence ou la radio-opacité de la céramique constitue un avantage diagnostique supplémentaire. Ce n’est pas une supériorité absolue : c’est un domaine d’emploi précis où la céramique surpasse le métal.
Quelles céramiques sont biocompatibles et comment choisir
La zircone dentaire illustre le rôle des céramiques biocompatibles dans le médical. Photo : Arvind Philomin (Pexels)
Deux céramiques dominent les usages médicaux : la zircone stabilisée à l’yttrium (Y2O3) et l’alumine (Al2O3). Le choix ne se fait pas par préférence mais par adéquation entre les propriétés du matériau et les contraintes de l’application, notamment la ténacité, la dureté et le comportement en surface frottante.
La zircone Y2O3 se distingue par une ténacité élevée et une résistance mécanique forte, ce qui la rend adaptée aux pièces soumises à des contraintes en flexion et aux restaurations dentaires où l’esthétique compte. Sa transformabilité en usinage de précision permet des géométries fines sans fragiliser la pièce.
L’alumine Al2O3 offre une dureté supérieure, une inertie chimique remarquable et une grande stabilité, ce qui l’oriente vers les surfaces frottantes, les guides et les composants exposés à l’usure. Sa rigidité en fait un matériau de référence pour des pièces de précision durables.
Il faut le dire sans détour : tout n’est pas biocompatible et aucun matériau ne convient à tous les usages. Chaque céramique possède un domaine d’emploi défini par ses limites (résistance aux chocs, tenue thermique, comportement au vieillissement hydrothermal pour la zircone). Le bon réflexe est de partir de la fonction clinique de la pièce, puis de remonter vers le matériau, pas l’inverse.
Le guide des matériaux techniques de Rubis Précis s’appuie sur un tableau comparatif propriétaire qui documente les propriétés physiques, mécaniques, thermiques et électriques des céramiques usinables (alumine, zircone MgO et Y2O3, carbure de bore B4C, carbure de silicium SiC, nitrure de silicium Si3N4, nitrure d’aluminium AlN, quartz, Zerodur®, Macor®). Pour l’analyse approfondie d’un couple matériau/application, les fiches détaillées sur les matériaux durs permettent d’affiner le choix avant l’étude de faisabilité.
Tolérances ±1 µm et Ra < 0,1 µm : pourquoi la précision est un enjeu clinique
Le contrôle au microscope garantit des tolérances au micron sur chaque pièce. Photo : Roman Bengaiev (Pexels)
L’état de surface et la géométrie d’une pièce céramique conditionnent directement sa performance biologique et mécanique. Ce ne sont pas des arguments commerciaux : ce sont des leviers cliniques mesurables. Rubis Précis atteint des tolérances dimensionnelles jusqu’à ±1 µm et des états de surface Ra inférieur à 0,1 µm, deux valeurs qui changent le comportement réel de la pièce dans le corps ou dans le dispositif.
La rugosité pilote plusieurs phénomènes. Sur un implant, la texture de surface influence l’ostéointégration : une surface trop lisse ou trop rugueuse modifie l’ancrage osseux. Sur une pièce d’étanchéité, un Ra maîtrisé conditionne la qualité du joint et l’absence de fuite. Sur une surface frottante, la finition détermine le comportement tribologique et la génération de particules d’usure, un enjeu direct de biocompatibilité à long terme puisqu’un relargage particulaire peut déclencher une réaction biologique.
La concentricité et les tolérances dimensionnelles jouent sur l’assemblage, l’étanchéité fluidique et la fiabilité globale du dispositif. Un défaut de quelques microns sur une portée d’assemblage peut suffire à compromettre une brasure ou un sertissage, ou à créer un jeu incompatible avec la fonction.
Ces valeurs s’atteignent par des procédés spécifiques et enchaînés : rectification diamant pour la mise à la cote, rodage et polissage pour l’état de surface, tribofinition pour le traitement de masse, et contrôle métrologique au micron pour valider chaque étape. Ces savoir-faire sont détaillés sur la page pièces et expertise.
Un message de réalisme s’impose : atteindre ±1 µm de manière répétable en série n’est pas une garantie automatique. Cela suppose un contrôle process rigoureux, une maîtrise des dérives et une métrologie systématique. La difficulté est réelle, et c’est précisément ce qui distingue un usinage de haute précision d’un usinage courant.
Le cadre réglementaire : ce qu’un usineur sous-traitant apporte au dossier médical
Des instruments stériles rappellent les exigences réglementaires de la production médicale. Photo : Repida Mihail (Pexels)
L’usineur est fournisseur de composant, pas fabricant de dispositif médical. C’est le fabricant du dispositif qui pilote le dossier technique, l’évaluation biologique et le marquage CE. Cette clarification évite une confusion coûteuse : un sous-traitant certifié ISO 9001 contribue à la conformité par la maîtrise matière et procédé, mais il ne se substitue jamais au fabricant dans la validation réglementaire finale.
Les repères normatifs à connaître sont les suivants. Le Règlement (UE) 2017/745 (MDR) encadre la mise sur le marché des dispositifs médicaux en Europe. La série de normes ISO 10993 régit l’évaluation biologique des dispositifs, c’est-à-dire la démonstration de biocompatibilité au niveau du produit fini et de son usage. L’ISO 13485 définit le système de management de la qualité spécifique aux dispositifs médicaux. L’ISO 9001 constitue le socle de management de la qualité applicable à un fournisseur de composants.
La certification ISO 9001 de Rubis Précis, délivrée par l’AFNOR, sécurise trois éléments décisifs pour un donneur d’ordre médical : la maîtrise des process de fabrication, la traçabilité de la matière et des opérations, et la répétabilité pièce à pièce. Ces éléments sont documentés sur la page démarche qualité et certifications.
Concrètement, un sous-traitant doit pouvoir fournir un dossier matière (nuance, certificat, origine), des rapports de contrôle dimensionnel, et des éléments sur la propreté de process. Ces livrables alimentent le dossier technique que le fabricant constitue au titre du MDR.
Il ne faut pas survendre : la biocompatibilité finale se valide dans le cadre du fabricant, via l’évaluation biologique conforme à l’ISO 10993 et l’analyse de risque. L’usineur y contribue par la constance de la matière et du procédé, ce qui est nécessaire mais pas suffisant. Cette honnêteté est le meilleur gage de fiabilité d’un partenaire pour le marché médical et instrumentation.
Contamination, propreté et finition : les points de vigilance de l’usinage médical
Une pièce en matériau biocompatible peut être rendue non conforme par son procédé de fabrication. Contaminants de process, résidus de lubrifiants, particules et traces de manipulation constituent le risque le plus sous-estimé : ils modifient la surface réelle mise au contact du corps ou d’un fluide physiologique, indépendamment de la qualité intrinsèque de la matière.
La maîtrise de la propreté passe par le contrôle des consommables d’usinage, des fluides de coupe et des opérations de nettoyage final. Sur des pièces microscopiques usinées au micron, un résidu invisible à l’œil peut représenter une non-conformité au regard des exigences du fabricant.
Le micro-assemblage médical ajoute une couche de complexité. Les ensembles montés réalisés par collage, sertissage, brasure ou soudure laser doivent respecter des contraintes de biocompatibilité propres aux matériaux d’apport et de jonction, ainsi que la tenue à la stérilisation. Un adhésif ou un flux de brasage inadapté peut relarguer des composés indésirables.
La compatibilité avec les méthodes de stérilisation doit être anticipée dès la conception. Autoclave (vapeur sous pression), oxyde d’éthylène et stérilisation gamma sollicitent différemment le matériau et les assemblages : la zircone, l’alumine et les joints associés ne réagissent pas de la même manière aux cycles thermiques ou aux rayonnements. Ce paramètre se valide en amont, pas après industrialisation.
Le contrôle final et la métrologie ferment la boucle. La vérification pièce à pièce, ou par plan d’échantillonnage documenté, garantit que la conformité dimensionnelle et de surface obtenue sur le prototype se retrouve en production. C’est ce contrôle qui transforme une intention de qualité en preuve exploitable dans un dossier technique.
Du prototype à la série : industrialiser une pièce céramique médicale
Industrialiser une pièce céramique médicale commence par une étude de faisabilité qui valide, avant tout engagement, le matériau, la géométrie, les tolérances et le procédé. Cette étape évite les impasses coûteuses : une géométrie séduisante sur plan peut être irréalisable, ou irréalisable de façon répétable, ce qui n’est pas la même chose.
Le passage du prototype à la série repose sur la répétabilité et la capabilité. Un prototype conforme prouve que la pièce est faisable une fois ; une production stable prouve qu’elle est faisable des milliers de fois avec la même précision. C’est un saut technique réel, qui exige un contrôle process constant et une métrologie de suivi.
Les capacités industrielles mobilisables couvrent ce spectre complet. Rubis Précis réunit un parc machines étendu, 3 sites de production sur 8 400 m², et une capacité allant jusqu’à 1 million de pièces par mois, du prototype unitaire à la grande série. Le groupe et ses 3 entités complémentaires permettent de traiter des projets impliquant à la fois céramiques techniques et métaux, un positionnement rare qui débloque des projets refusés ailleurs.
Cette philosophie se résume ainsi : trouver une solution technique sur les cas critiques, y compris quand d’autres ont renoncé. Sur des pièces à géométrie complexe, à tolérances serrées ou en matériaux durs difficiles, l’ingénierie de procédé fait la différence.
Enfin, le cadre de confidentialité est strict. Rubis Précis s’engage à la réserve et ne divulgue ni clients ni programmes, une exigence particulièrement forte sur les marchés du luxe et de la défense, mais qui protège tout donneur d’ordre médical soucieux de la confidentialité de son projet.
Étudier votre projet de pièce céramique biocompatible
Un projet de pièce céramique biocompatible se sécurise par une étude de faisabilité en amont, appuyée sur des preuves techniques vérifiables. Les repères de Rubis Précis : plus de 70 ans d’expérience depuis 1948, des tolérances jusqu’à ±1 µm, des états de surface Ra inférieur à 0,1 µm, une certification ISO 9001 délivrée par l’AFNOR, et la maîtrise conjointe des céramiques techniques et des métaux.
Pour une demande d’étude efficace, il est utile de préparer les éléments suivants : le plan ou modèle 3D de la pièce, le matériau visé (ou la fonction si le matériau reste ouvert), les tolérances dimensionnelles et l’état de surface requis, les volumes attendus (prototype, présérie, série), et les contraintes réglementaires ou de stérilisation liées à votre dispositif. Plus le cahier des charges est précis, plus l’étude de faisabilité est rapide et fiable.
L’étape suivante consiste à demander une étude de faisabilité et une mise en relation commerciale. L’équipe technique analyse la faisabilité, propose le matériau et le procédé adaptés, et cadre les livrables documentaires nécessaires à votre dossier médical.
FAQ
Une céramique biocompatible reste-t-elle biocompatible après usinage ?
Pas automatiquement. La biocompatibilité du matériau brut est nécessaire mais insuffisante : l’usinage, l’état de surface et la propreté de process modifient le comportement biologique de la pièce finie. Une surface mal maîtrisée ou contaminée peut compromettre la conformité d’une pièce pourtant en zircone ou en alumine biocompatible. C’est pourquoi la maîtrise du procédé et le contrôle final font partie intégrante de la conformité.
Zircone ou alumine pour une application médicale, laquelle choisir ?
Le choix dépend de la fonction de la pièce. La zircone Y2O3 offre une ténacité et une résistance mécanique élevées, adaptées aux pièces sollicitées mécaniquement et aux applications dentaires esthétiques. L’alumine Al2O3 apporte une dureté et une inertie chimique supérieures, privilégiées pour les surfaces frottantes et les guides. Il est recommandé de partir de la contrainte clinique et de valider le matériau en étude de faisabilité.
Un usineur sous-traitant peut-il garantir la biocompatibilité de mon dispositif ?
Non, et il faut s’en méfier si on vous le promet. L’usineur est fournisseur de composant : il garantit la maîtrise matière, procédé et dimensions via sa certification ISO 9001. La biocompatibilité du dispositif fini se valide par le fabricant, dans le cadre du Règlement (UE) 2017/745 et de l’évaluation biologique ISO 10993. Le sous-traitant contribue à cette conformité en fournissant dossier matière, rapports de contrôle et traçabilité.
Pourquoi un état de surface Ra inférieur à 0,1 µm est-il important en médical ?
Parce que la rugosité conditionne des phénomènes cliniques directs : l’ostéointégration sur les implants, l’étanchéité des assemblages, et le comportement tribologique des surfaces frottantes. Un état de surface maîtrisé réduit aussi le risque de relargage particulaire lié à l’usure. Un Ra inférieur à 0,1 µm, obtenu par rodage et polissage, n’est donc pas un argument marketing mais un paramètre de performance et de sécurité.
Peut-on passer du prototype à la grande série sur une pièce céramique médicale ?
Oui, à condition de valider la répétabilité et la capabilité du procédé. Un prototype conforme ne garantit pas une série stable : le passage à l’échelle exige un contrôle process constant et une métrologie de suivi. Rubis Précis dispose d’un parc machines et de 3 sites de production permettant d’aller jusqu’à 1 million de pièces par mois, du prototype à la grande série, avec le contrôle qualité associé.
