Comparatif des propriétés des céramiques techniques : choisir le bon matériau usinable pour une pièce critique

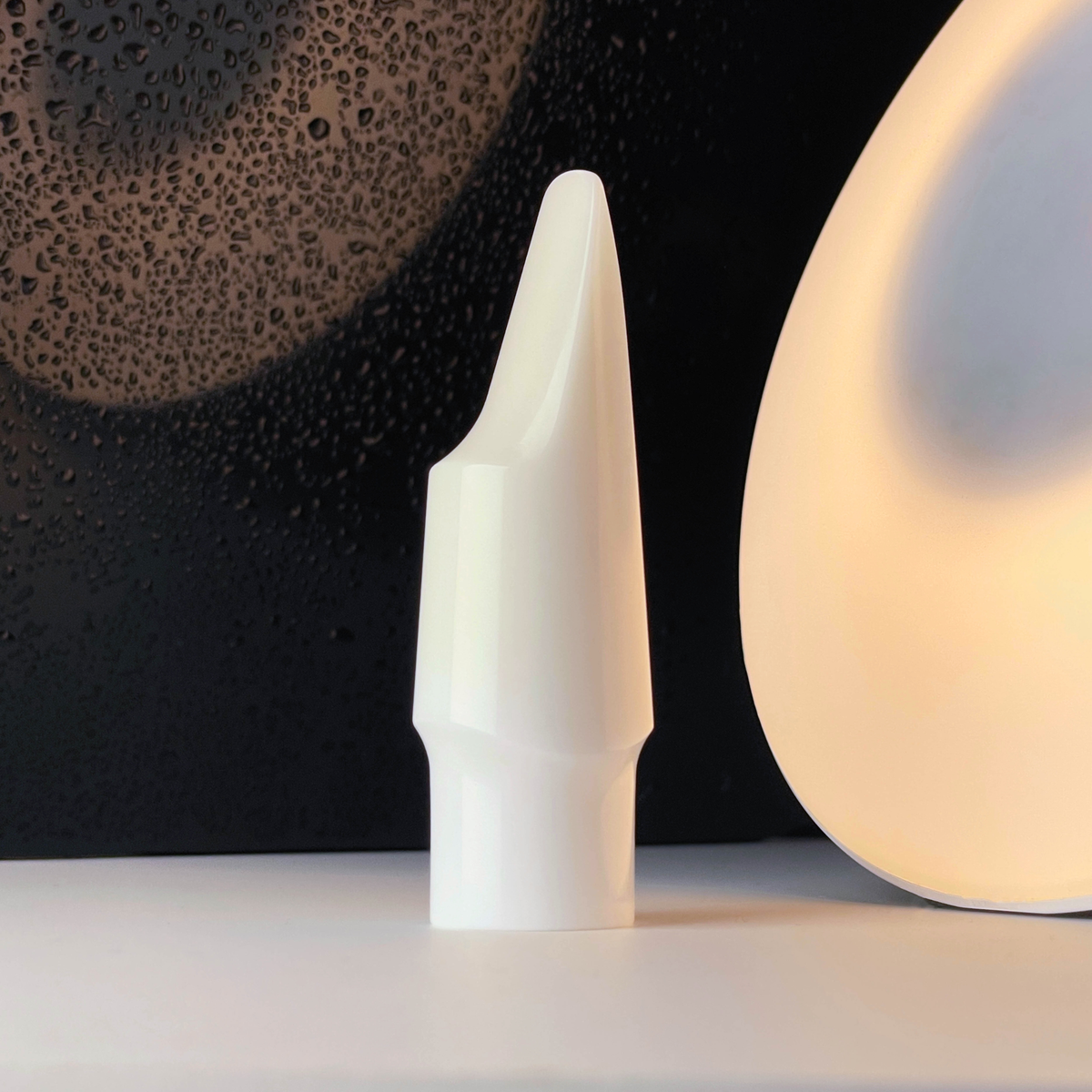

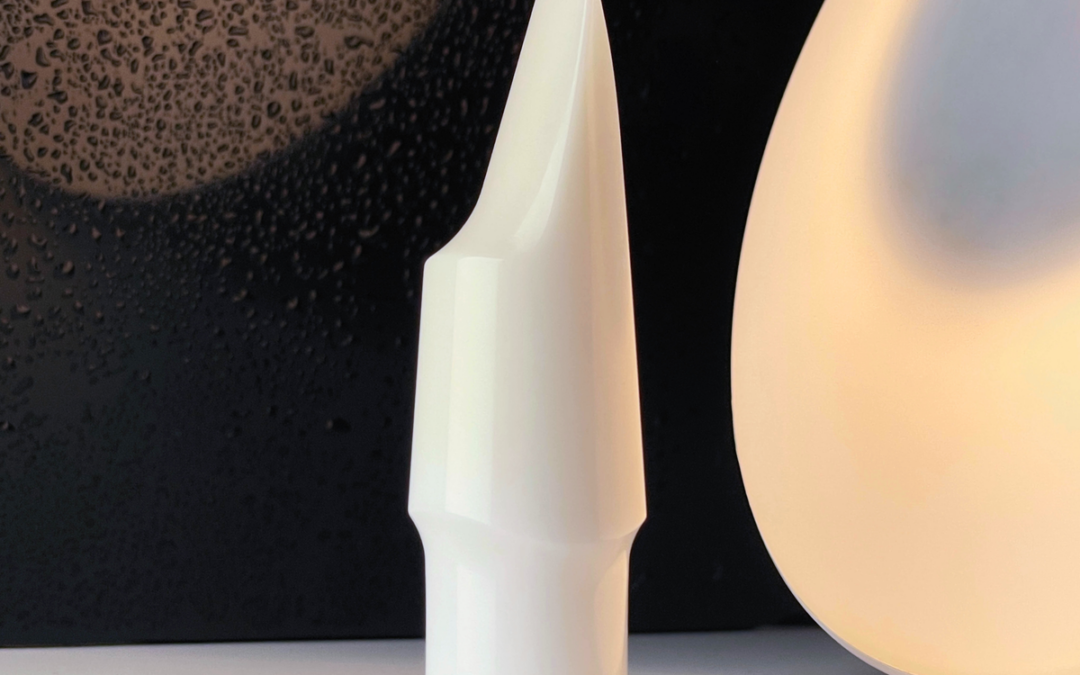

Pièce en céramique technique de haute précision présentée en gros plan sur fond neutre. Photo : JEMPACT Workshop (Pexels)
Choisir entre l’alumine, la zircone, le saphir ou le carbure de silicium ne se joue pas sur une seule ligne de fiche technique. Une pièce critique qui doit isoler électriquement, résister à 1 500 °C, ne pas se dilater d’un micron ou rester biocompatible impose des arbitrages précis entre dureté, ténacité, conductivité et coût d’usinage. Ce comparatif chiffré rassemble les propriétés physiques, mécaniques, thermiques et électriques des principales céramiques techniques et matériaux durs usinables, puis va plus loin que les fiches classiques : il indique, pour chaque matériau, ce qu’il permet réellement d’obtenir une fois usiné (tolérances jusqu’à ±1 µm, états de surface Ra < 0,1 µm) et le compromis performance, usinabilité et prix qui en découle. L’objectif est simple : vous donner une grille de décision reproductible avant de consulter un usineur.
Céramiques techniques et matériaux durs : de quoi parle-t-on
Pierre monocristalline transparente, à rapprocher du saphir face aux céramiques frittées. Photo : The Glorious Studio (Pexels)
Les céramiques techniques sont des matériaux inorganiques à haute dureté, forte tenue thermique et grande stabilité chimique, distincts des céramiques traditionnelles (poteries, faïences) par leur pureté et leurs procédés de frittage contrôlés. On les choisit précisément là où les métaux atteignent leurs limites : température extrême, isolation électrique, usure abrasive, transparence optique ou stabilité dimensionnelle au micron.
On les classe en trois familles, auxquelles s’ajoutent les monocristaux :
- Oxydes : alumine (Al2O3), zircone (ZrO2 stabilisée MgO ou Y2O3). Excellente isolation électrique et bonne inertie chimique.
- Non-oxydes : carbure de silicium (SiC), nitrure de silicium (Si3N4), nitrure d’aluminium (AlN), carbure de bore (B4C). Dureté et performances thermiques élevées.
- Verres et verres-céramiques : quartz, MACOR®, ZERODUR®. Propriétés optiques, diélectriques ou de dilatation quasi nulle.
- Monocristaux : saphir et rubis (Al2O3 monocristallin). Transparence, dureté extrême et surfaces polissables miroir.
Une objection revient systématiquement : la céramique serait trop fragile. Il faut distinguer deux notions confondues à tort. La dureté mesure la résistance à la rayure et à l’usure (l’alumine et le saphir excellent ici) ; la ténacité mesure la résistance à la propagation d’une fissure. Une zircone stabilisée est dure ET tenace, ce qui la rend fiable sur des pièces sollicitées mécaniquement. Le reste se joue au design de la pièce et à la qualité de l’usinage : un état de surface soigné réduit les amorces de rupture. C’est là que le savoir-faire de l’usinage de pièces en microcéramique et matériaux techniques fait la différence entre un projet réalisable et un projet rejeté.
Les propriétés à comparer et comment les lire
Observation en laboratoire, symbole de la mesure rigoureuse des propriétés d’un matériau. Photo : Roman Bengaiev (Pexels)
Comparer des céramiques suppose de lire quatre familles de propriétés, chacune répondant à une fonction précise de la pièce. Voici comment interpréter chaque grandeur au lieu de s’arrêter au chiffre brut.
Propriétés mécaniques
- Dureté (Vickers HV ou Knoop) : plus elle est élevée, mieux la pièce résiste à l’abrasion et à la rayure. Le carbure de bore et le saphir dominent ce critère. Contrepartie : plus un matériau est dur, plus il est long et coûteux à usiner.
- Ténacité (K1C, en MPa·m^1/2) : capacité à ne pas casser sous choc ou contrainte. La zircone se distingue nettement des autres oxydes.
- Module d’Young (GPa) : rigidité du matériau. Un module élevé signifie très peu de déformation sous charge, essentiel en métrologie.
- Densité (g/cm³) : détermine la masse de la pièce, un critère en aéronautique et en horlogerie.
Propriétés thermiques
- Conductivité thermique (W/m·K) : élevée, elle évacue la chaleur (AlN, SiC) ; faible, elle isole thermiquement (zircone).
- Coefficient de dilatation (10^-6/K) : plus il est faible, plus la pièce reste stable dimensionnellement quand la température varie. Le ZERODUR® est proche de zéro.
- Température maximale d’emploi (°C) : limite au-delà de laquelle les propriétés se dégradent.
Propriétés électriques
La résistivité (Ω·cm), la rigidité diélectrique (kV/mm) et la constante diélectrique déterminent la capacité à isoler. L’alumine, l’AlN et le quartz sont des isolants de référence pour l’instrumentation et les composants électriques.
Propriétés chimiques et biologiques
L’inertie chimique protège la pièce des milieux agressifs (analyse, fluidique). La biocompatibilité, encadrée par la série de normes ISO 10993 pour les matériaux en contact ou implantables, oriente vers la zircone et l’alumine dans le médical et l’instrumentation.
Tableau comparatif chiffré des matériaux usinables

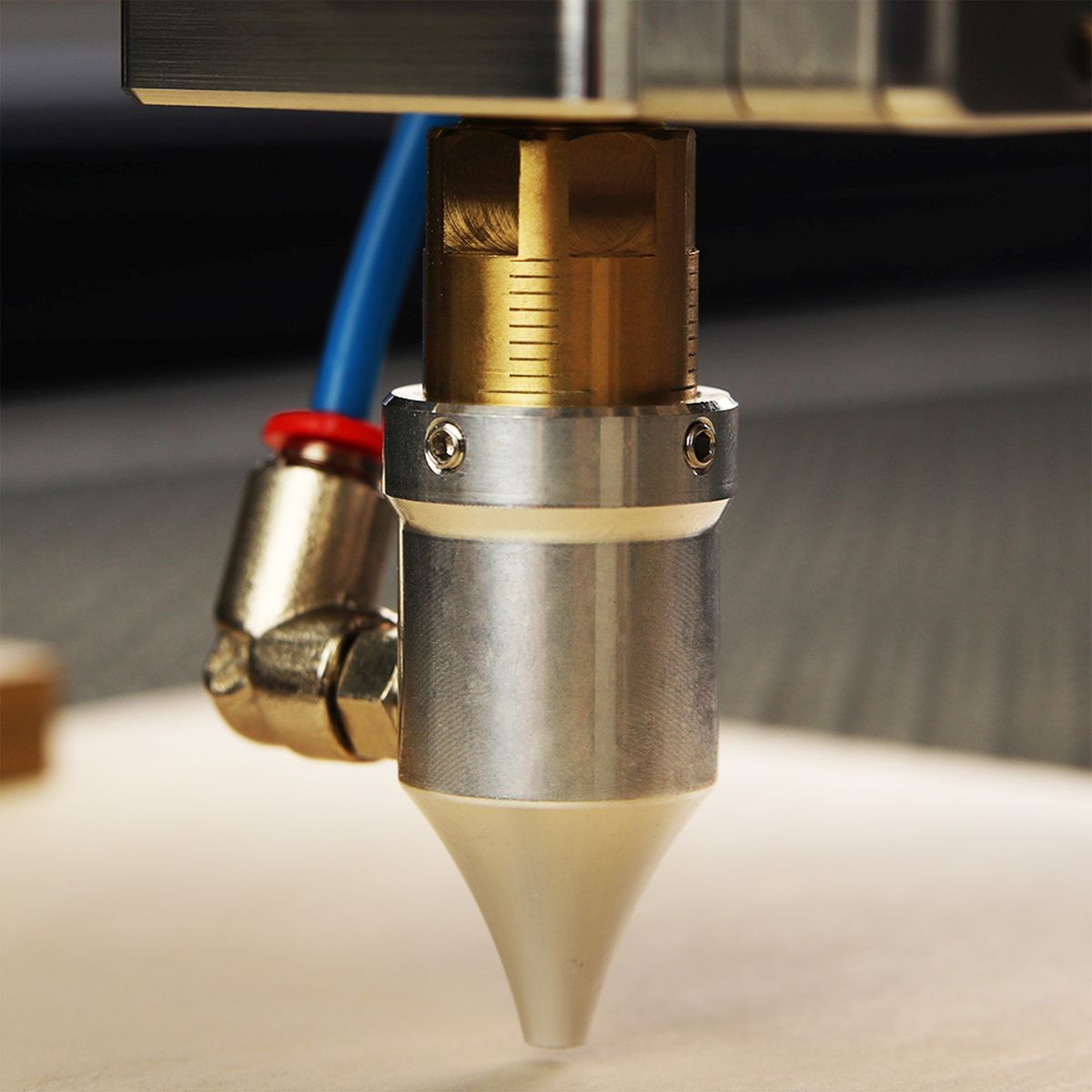

Usinage de précision par CNC, à l’image des tolérances atteignables sur matériaux durs. Photo : Opt Lasers from Poland (Pexels)
Le tableau ci-dessous synthétise les ordres de grandeur des principales céramiques techniques et matériaux durs que le groupe usine. Les valeurs sont indicatives et varient selon la nuance, la pureté et le procédé de frittage : elles servent à arbitrer entre familles, pas à dimensionner une pièce sans validation.
| Matériau | Densité (g/cm³) | Dureté (HV) | Ténacité K1C (MPa·m^1/2) | Module d’Young (GPa) | Conductivité therm. (W/m·K) | Dilatation (10^-6/K) | Résistivité (Ω·cm) | T° max emploi (°C) |
|---|---|---|---|---|---|---|---|---|
| Alumine (Al2O3) | 3,7 à 3,9 | ~1500 à 1800 | 3 à 4,5 | ~350 à 400 | 20 à 30 | ~7 à 8 | >10^14 | ~1500 à 1700 |
| Zircone (Y2O3) | ~6,0 | ~1200 | 6 à 10 | ~200 | ~2 à 3 | ~10 à 11 | isolant | ~900 à 1000 |
| Zircone (MgO) | ~5,7 | ~1100 | 6 à 8 | ~200 | ~2 à 3 | ~10 | isolant | ~1000 |
| Carbure de silicium (SiC) | ~3,1 | ~2500 à 2800 | 3 à 4 | ~400 à 450 | 100 à 150 | ~4 | variable | >1500 |
| Nitrure de silicium (Si3N4) | ~3,2 | ~1500 | 6 à 8 | ~300 | 20 à 30 | ~3 | isolant | ~1200 à 1400 |
| Nitrure d’aluminium (AlN) | ~3,3 | ~1100 | ~3 | ~320 | 150 à 200 | ~4,5 | >10^13 | ~1000 |
| Carbure de bore (B4C) | ~2,5 | ~2800 à 3500 | 2,5 à 3,5 | ~450 | ~30 | ~5 | variable | >1500 |
| Quartz | ~2,2 | ~800 à 1100 | faible | ~70 | ~1,4 | ~0,5 | isolant | ~1000 à 1100 |
| ZERODUR® | ~2,5 | ~600 | faible | ~90 | ~1,5 | ~0 (±0,02) | isolant | modéré |
| MACOR® | ~2,5 | ~250 (usinable) | faible | ~65 | ~1,5 | ~9 à 12 | >10^14 | ~800 (ponctuel 1000) |
| Saphir / rubis (Al2O3 monocristal) | ~3,98 | ~2000 à 2200 | ~2 à 3 | ~350 à 400 | ~35 à 40 | ~5 à 6 | isolant | ~1800 à 2000 |
Lecture guidée : le carbure de bore et le saphir dominent la dureté ; la zircone domine la ténacité ; l’AlN et le SiC dominent la conductivité thermique ; le ZERODUR® et le quartz dominent la stabilité dimensionnelle grâce à une dilatation quasi nulle ; l’alumine, l’AlN et le MACOR® offrent la meilleure isolation électrique. Aucun matériau ne gagne sur tous les critères : le choix est toujours un compromis. Pour approfondir chaque nuance et ses tolérances d’usinage, consultez la page dédiée aux matériaux techniques et celle des matériaux durs et microcéramique.
Fiche synthèse par matériau : propriétés et usages
Chaque matériau a une fonction dominante qui justifie son choix. Voici les repères essentiels, matériau par matériau.
Alumine (Al2O3) : la plus polyvalente. Excellente isolation électrique, bonne dureté, coût maîtrisé et bonne usinabilité relative. Elle équipe l’instrumentation, les isolants électriques et de nombreux composants de précision.
Zircone (MgO et Y2O3) : la plus tenace des céramiques courantes. Elle encaisse les contraintes mécaniques et les chocs modérés, ce qui la destine aux applications mécaniques sollicitées et au médical. Sa faible conductivité thermique en fait aussi un bon isolant thermique.
Saphir et rubis monocristallins : dureté extrême, transparence optique et surfaces polissables miroir. Ce sont les matériaux de la fluidique et de l’analyse (buses, guides, gicleurs) et du luxe et de l’horlogerie, où concentricité et état de surface sont critiques.
Carbure de silicium (SiC) : dureté et tenue thermique parmi les plus élevées, associées à une forte conductivité thermique. Idéal pour les environnements abrasifs et chauds. En contrepartie, son usinage exige des procédés diamant longs.
Nitrure de silicium (Si3N4) : le champion de la résistance aux chocs thermiques grâce à une faible dilatation combinée à une bonne ténacité. Utilisé là où la pièce subit des variations brutales de température.
Nitrure d’aluminium (AlN) : cas rare d’un excellent isolant électrique doté d’une très haute conductivité thermique. Matériau de choix pour dissiper la chaleur tout en isolant.
Carbure de bore (B4C) : l’un des matériaux les plus durs disponibles, juste après le diamant. Sa dureté extrême le rend précieux pour l’abrasion, mais complexe et coûteux à usiner.
MACOR® : vitrocéramique usinable de Corning, façonnable par usinage conventionnel avant traitement. Parfaite pour le prototypage rapide et l’isolation, avec des tolérances moins serrées que les céramiques frittées denses.
ZERODUR® : verre-céramique de Schott à dilatation thermique quasi nulle. Référence de l’optique et de la métrologie, où la stabilité dimensionnelle prime sur la dureté.
Quartz : propriétés optiques et diélectriques remarquables, faible dilatation. Utilisé en instrumentation, optique et applications électriques exigeantes.
Propriétés versus usinabilité : ce que chaque matériau permet réellement d’obtenir
C’est ici que la plupart des comparatifs s’arrêtent trop tôt. Les propriétés « sur le papier » ne disent rien de ce que le matériau permet d’obtenir une fois usiné. Un matériau très performant peut être bien plus complexe et coûteux à mettre en forme, et la vraie question industrielle est celle des tolérances et de l’état de surface atteignables en production.
Sur les matériaux usinés par le groupe, les procédés de finition maîtrisés (rectification diamant, rodage, polissage, tribofinition, métallisation sous vide) permettent d’atteindre des tolérances dimensionnelles jusqu’à ±1 µm et des états de surface Ra inférieurs à 0,1 µm, selon le matériau et la géométrie de la pièce. Ces valeurs ne sont pas universelles : elles dépendent de la dureté, de la ténacité et de la microstructure du matériau.
La règle générale : plus un matériau est dur (B4C, SiC, saphir), plus l’usinage repose sur la rectification et le polissage diamant, plus le cycle est long et le coût élevé, mais plus l’état de surface final peut être exceptionnel. À l’inverse, le MACOR® s’usine par outils conventionnels, ce qui accélère le prototypage mais limite la finesse ultime des tolérances. La zircone, tenace, tolère mieux l’usinage de formes complexes sans amorce de rupture.
Ce compromis se traduit économiquement : sur ces familles de pièces, le prix unitaire s’étale de 0,10 € à 10 000 € selon le matériau, la complexité géométrique, les tolérances exigées et la série. Un composant en alumine produit en grande série n’a rien à voir, en coût, avec une pièce monocristalline polie miroir à l’unité. Choisir un matériau, c’est donc choisir simultanément un procédé de finition et un budget. La page pièces et expertise détaille les procédés associés à chaque famille de pièces.
Comment choisir : arbre de décision par exigence fonctionnelle
La méthode la plus fiable consiste à partir de l’exigence fonctionnelle dominante de la pièce, pas du matériau. Voici un arbre de décision reproductible qui oriente vers les bons candidats matière.
- Priorité isolation électrique : alumine, AlN (si dissipation thermique requise en plus), quartz. L’alumine reste le meilleur rapport isolation/coût/usinabilité.
- Priorité tenue et chocs thermiques : SiC pour la conductivité et la dureté à chaud, Si3N4 pour la résistance aux variations brutales de température.
- Priorité ténacité et fiabilité mécanique : zircone (Y2O3 ou MgO), pour les pièces soumises à contraintes et chocs modérés.
- Priorité stabilité dimensionnelle et optique : ZERODUR® (dilatation quasi nulle), quartz et saphir pour les applications optiques dures.
- Priorité biocompatibilité (médical) : zircone et alumine, dans le cadre des normes ISO 10993 applicables aux dispositifs.
- Priorité prototypage rapide et isolation : MACOR®, usinable rapidement pour valider une géométrie avant passage à une céramique dense.
Céramique ou métal ? Pour une même fonction, le métal reste préférable quand la pièce doit être ductile, soudée classiquement, ou fabriquée à très bas coût sans contrainte thermique ou d’usure extrême. La céramique s’impose dès que l’isolation électrique, la tenue à haute température, la résistance à l’abrasion, la biocompatibilité ou la stabilité dimensionnelle deviennent critiques. La maîtrise conjointe des deux univers permet d’arbitrer objectivement, et parfois de combiner les deux via le micro-assemblage. Comparez les options avec les pages métaux et alliages et matériaux céramiques.
Objections fréquentes avant de lancer une pièce critique
Quatre objections reviennent avant chaque projet. Voici des réponses honnêtes, sans minimiser les difficultés réelles.
La céramique est-elle trop fragile pour mon application ? Cela dépend du matériau et du design. Une zircone tenace se comporte très différemment d’une alumine ou d’un saphir. La fragilité se maîtrise par le choix de la nuance, la géométrie (éviter angles vifs et concentrations de contraintes) et la qualité de l’état de surface. Ce n’est pas un obstacle en soi, c’est un paramètre de conception.
Peut-on tenir des tolérances serrées sur des matériaux aussi durs ? Oui, jusqu’à ±1 µm et Ra < 0,1 µm sur les matériaux et géométries adaptés, à condition d’employer les bons procédés de rectification et de polissage diamant. Toutes les tolérances ne sont pas atteignables sur toutes les géométries : l’étude de faisabilité tranche.
Le coût perçu est élevé. Il faut l’arbitrer sur le cycle de vie : une céramique bien choisie dure plus longtemps, résiste à l’usure et évite les remplacements fréquents. Sur les fonctions critiques, elle est souvent plus économique qu’un métal remplacé régulièrement.
Mon projet a été refusé ailleurs. Un projet écarté par un fournisseur n’est pas nécessairement infaisable. Une étude approfondie de la matière, du procédé et du design permet fréquemment de débloquer des pièces jugées irréalisables. C’est précisément le terrain où l’expérience d’usinage accumulée depuis 1948 apporte des solutions.
De la sélection matière au projet industrialisé
Une fois le matériau choisi, le vrai enjeu est l’industrialisation, du prototype à la série. Le groupe couvre l’ensemble de cette chaîne : jusqu’à 1 million de pièces par mois, sur 8 400 m² de production répartis sur 3 sites, avec 105 collaborateurs et une expérience de plus de 70 ans depuis 1948.
La maîtrise conjointe des céramiques techniques ET des métaux, positionnement rare, permet de traiter des projets complexes intégrant plusieurs matériaux. Le micro-assemblage (collage, sertissage, brasure, soudure laser) autorise la fabrication d’ensembles montés combinant céramique, métal et monocristaux. Ce savoir-faire alimente aussi bien le médical, la fluidique, le luxe que l’aéronautique et la défense.
Le cadre qualité est certifié ISO 9001 par l’AFNOR, et l’activité armement et défense s’exerce sous certification confidentiel-défense. La démarche qualité et l’organisation du groupe et de ses 3 sites de production garantissent la traçabilité du prototype à la grande série.
La prochaine étape logique consiste à faire étudier la faisabilité de votre pièce : géométrie, matériau, tolérances, série et coût. Décrivez votre projet pour une étude de faisabilité et un devis.
FAQ
Quelle est la céramique technique la plus dure à usiner ?
Le carbure de bore (B4C) figure parmi les matériaux les plus durs, juste après le diamant, ce qui le rend particulièrement complexe et coûteux à usiner. Le carbure de silicium et le saphir monocristallin sont également très exigeants et imposent des procédés de rectification et de polissage diamant. Leur dureté extrême est aussi ce qui permet d’obtenir des surfaces exceptionnelles une fois la pièce finie.
Quelle différence entre dureté et ténacité pour une céramique ?
La dureté mesure la résistance à la rayure et à l’usure abrasive, tandis que la ténacité mesure la résistance à la propagation d’une fissure, donc au bris. Un matériau peut être très dur mais peu tenace (comme le saphir) ou dur et tenace (comme la zircone). Pour une pièce soumise à des contraintes mécaniques ou des chocs, la ténacité est souvent le critère décisif.
Quelle céramique choisir pour une application médicale ?
La zircone stabilisée (Y2O3 ou MgO) et l’alumine sont les matériaux de référence pour le médical grâce à leur inertie chimique et leur biocompatibilité, encadrée par la série de normes ISO 10993 pour les matériaux en contact ou implantables. La zircone est privilégiée quand la fiabilité mécanique et la ténacité sont critiques. Le choix final dépend de la fonction, du contact biologique et des tolérances exigées.
Quelles tolérances peut-on atteindre sur une pièce en céramique technique ?
Sur les matériaux et géométries adaptés, il est possible d’atteindre des tolérances dimensionnelles jusqu’à ±1 µm et des états de surface Ra inférieurs à 0,1 µm grâce à la rectification et au polissage diamant. Ces valeurs ne sont pas garanties sur toutes les géométries et dépendent de la nuance, du procédé et de la conception de la pièce. Une étude de faisabilité permet de valider ce qui est réellement atteignable pour votre cas.
Céramique ou métal : comment trancher pour une même pièce ?
Le métal reste préférable quand la pièce doit être ductile, soudée de façon conventionnelle ou produite à très bas coût sans contrainte thermique ou d’usure sévère. La céramique s’impose dès que l’isolation électrique, la tenue à haute température, la résistance à l’abrasion, la biocompatibilité ou la stabilité dimensionnelle deviennent prioritaires. Maîtriser les deux univers permet d’arbitrer objectivement, voire de combiner les deux matériaux via le micro-assemblage.
